Baterije i njihovo održavanje

Baterije i njihovo održavanje

Baterije predstavljaju jedan od najvažnijih elemenata sustava bespilotnog zrakoplova (SBL). Njihove performanse izravno utječu na trajanje leta, stabilnost i sigurnost operacija. Većina bespilotnih zrakoplova u otvorenoj kategoriji koristi električni pogon, pri čemu su najzastupljenije litij-polimer (LiPo) baterije.

Na rad baterija značajno utječu temperatura, način punjenja, skladištenje i opće stanje baterijskih ćelija. Nepravilno rukovanje može dovesti do smanjenog kapaciteta, gubitka snage ili ozbiljnih sigurnosnih rizika.

Baterije kao izvor energije

Najčešći izvor energije za bespilotne zrakoplove su litij-polimer (LiPo) baterije. One omogućuju veliku količinu energije uz malu masu, što ih čini idealnim za uporabu u dron industriji.

Osim LiPo baterija, rjeđe se koriste:

• NiMH baterije
• NiCd baterije (izražen efekt memorije)

Utjecaj temperature i okoline

Temperatura ima velik utjecaj na rad baterije.

• niske temperature → smanjuju kapacitet i snagu
• visoke temperature → povećavaju rizik od oštećenja

Zbog toga je preporučljivo:

• prije leta držati baterije na temperaturi preporučenoj od proizvođača
• izbjegavati izlaganje suncu i toplini
• nakon leta pustiti bateriju da se ohladi prije punjenja

Održavanje i skladištenje baterija

Pravilno održavanje baterija ključno je za sigurnost i dug vijek trajanja.

Nakon svakog leta preporučuje se:

• izvaditi bateriju iz bespilotnog zrakoplova
• napuniti bateriju ili je dovesti na napon za skladištenje
• pohraniti bateriju na suho, hladno i sigurno mjesto
• zaštititi bateriju od izvora topline i sunčevog zračenja

⚠️ NAPOMENA: Baterije koje se skladište s preniskim naponom mogu trajno izgubiti kapacitet i postati nesigurne za uporabu.

Karakteristike baterija

Za razumijevanje rada baterije važno je razlikovati fizikalne veličine i njihove mjerne jedinice. U tehničkoj literaturi koristi se oznaka U (napon) i I (jakost struje).

• U (napon) – mjeri se u voltima (V)
• I (jačina električne struje) – mjeri se u amperima (A)
• K (kapacitet baterije) – mjeri se u amper satima (Ah ili mAh)

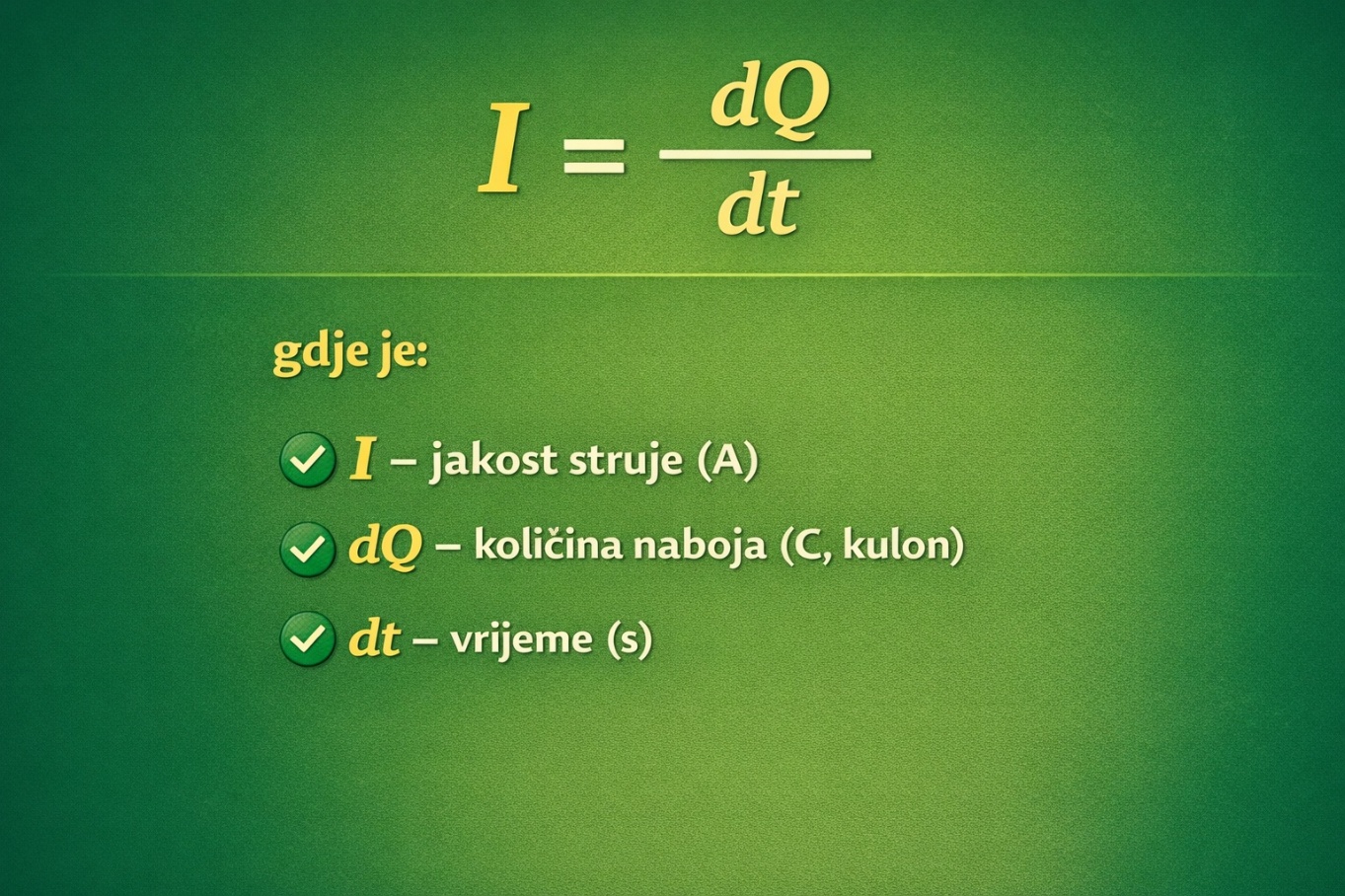

Jakost struje definira se kao količina naboja koja protječe kroz vodič u jedinici vremena:

I = dQ / dt

gdje je:

• I – jakost struje (A)
• dQ – količina naboja (C, kulon)
• dt – vrijeme (s)

Napon utječe na učinkovitost uređaja. Kod bespilotnih letjelica veći napon omogućuje veći broj okretaja motora, dok se smanjenjem napona tijekom pražnjenja baterije smanjuje i maksimalna snaga. Parametar KV označava broj okretaja motora po jednom voltu napona.

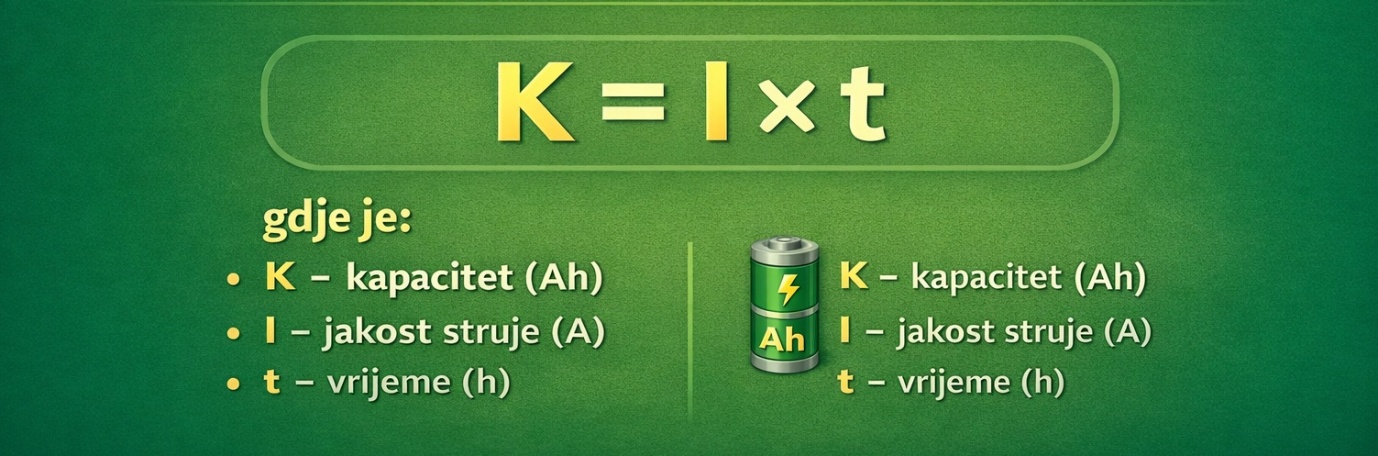

Kapacitet baterije pokazuje koliko dugo baterija može napajati uređaj i računa se prema formuli:

K = I × t

gdje je:

• K – kapacitet (Ah)
• I – jakost struje (A)
• t – vrijeme (h)

Primjerice, baterija kapaciteta 10 Ah može napajati uređaj strujom od 10 A tijekom jednog sata ili 5 A tijekom dva sata.

Koeficijent pražnjenja i punjenja (C)

Koeficijent „C“ označava koliko brzo baterija može sigurno isporučivati ili primati električnu struju u odnosu na svoj kapacitet.

Primjer:

Baterija kapaciteta 1500 mAh (1.5 Ah) s oznakom 40C može isporučiti:

1.5 Ah × 40 = 60 A

To znači da baterija može dati maksimalnu struju od 60 A bez oštećenja.

Kod punjenja:

standardno punjenje → 1C

veći C → brže punjenje, ali veće trošenje

LiPo baterije sastoje se od više ćelija koje se mogu povezivati na različite načine, ovisno o potrebama sustava.

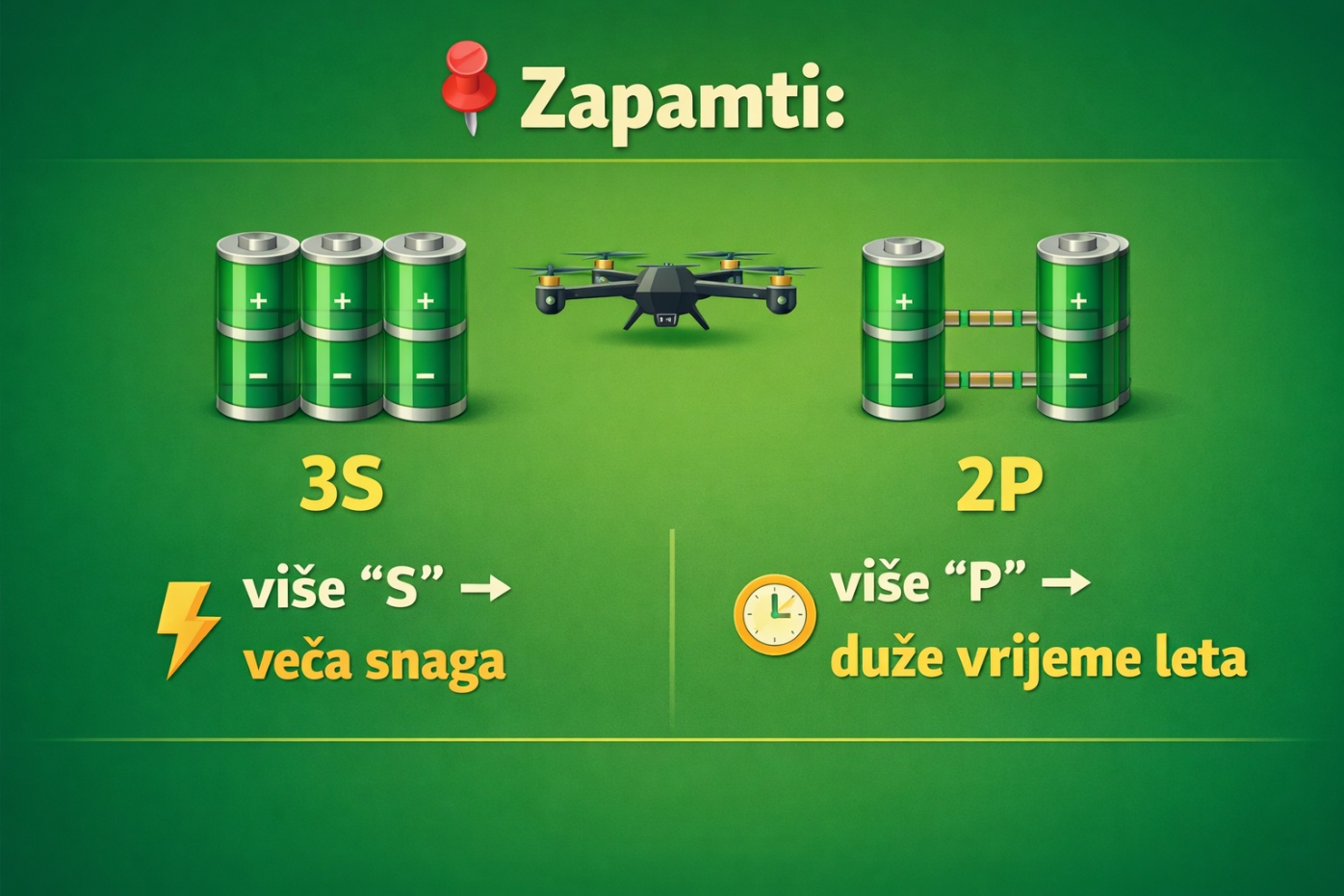

🔹Serijsko spajanje (S)

Kod serijskog spajanja povećava se napon, dok kapacitet ostaje isti.

Primjer:

3S baterija → 3 × 3.7 V = 11.1 V

Koristi se kada je potrebna veća snaga i broj okretaja motora.

🔹 Paralelno spajanje (P)

Kod paralelnog spajanja povećava se kapacitet, dok napon ostaje isti.

Primjer:

Dvije LiPo baterije 2x 3S 1500 mAh

Ako su spojene paralelno (2P):

napon ostaje isti → 11.1 V

kapacitet se zbraja → 3000 mAh

2P baterija → duplo veći kapacitet (dulje trajanje leta)

Koristi se kada je potrebno duže trajanje leta, a snaga ostaje dovoljna.

🔹 Kombinirano spajanje (SP)

Kombinacija serijskog i paralelnog spajanja omogućuje:

• veći napon
• veći kapacitet

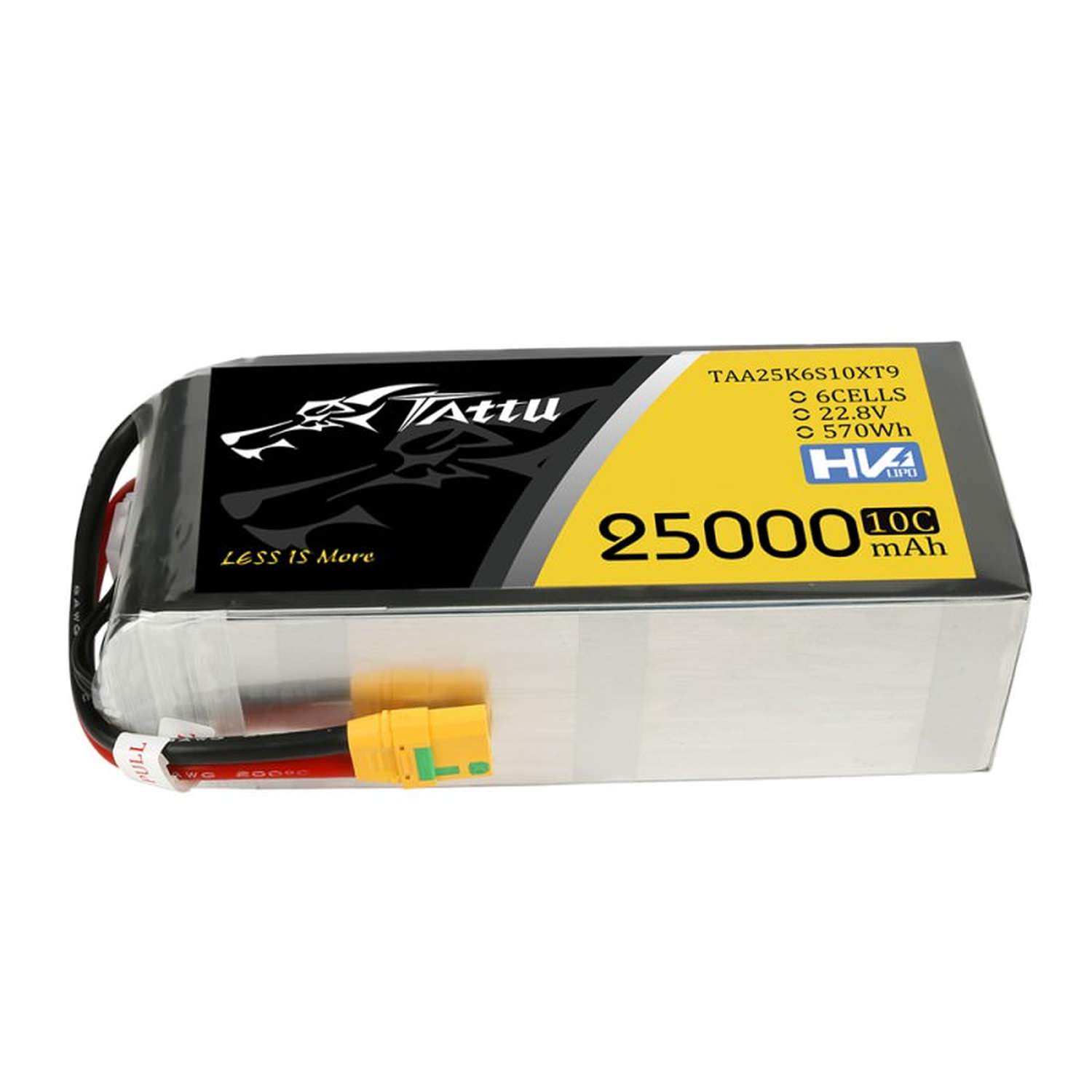

PRIMJER: Kako očitati oznaku baterije Tattu 25000mAh 22.8V 10C 6S1P LiPo Battery Pack (XT90).

Svaki dio oznake ima svoje značenje:

Kapacitet 25000 mAh (25 Ah)

Napon 22.8 V (ukupni napon baterije)

10 C koeficijent – maksimalna struja pražnjenja (25 Ah × 10C = 250 A)

6S1P – Konfiguracija ćelija (6 ćelija u seriji) 1P – nema paralelnog povećanja kapaciteta

Tip baterije – LiPo

Konektor – XT90 (klasični konektor u industriji bespilotnih letjelica)

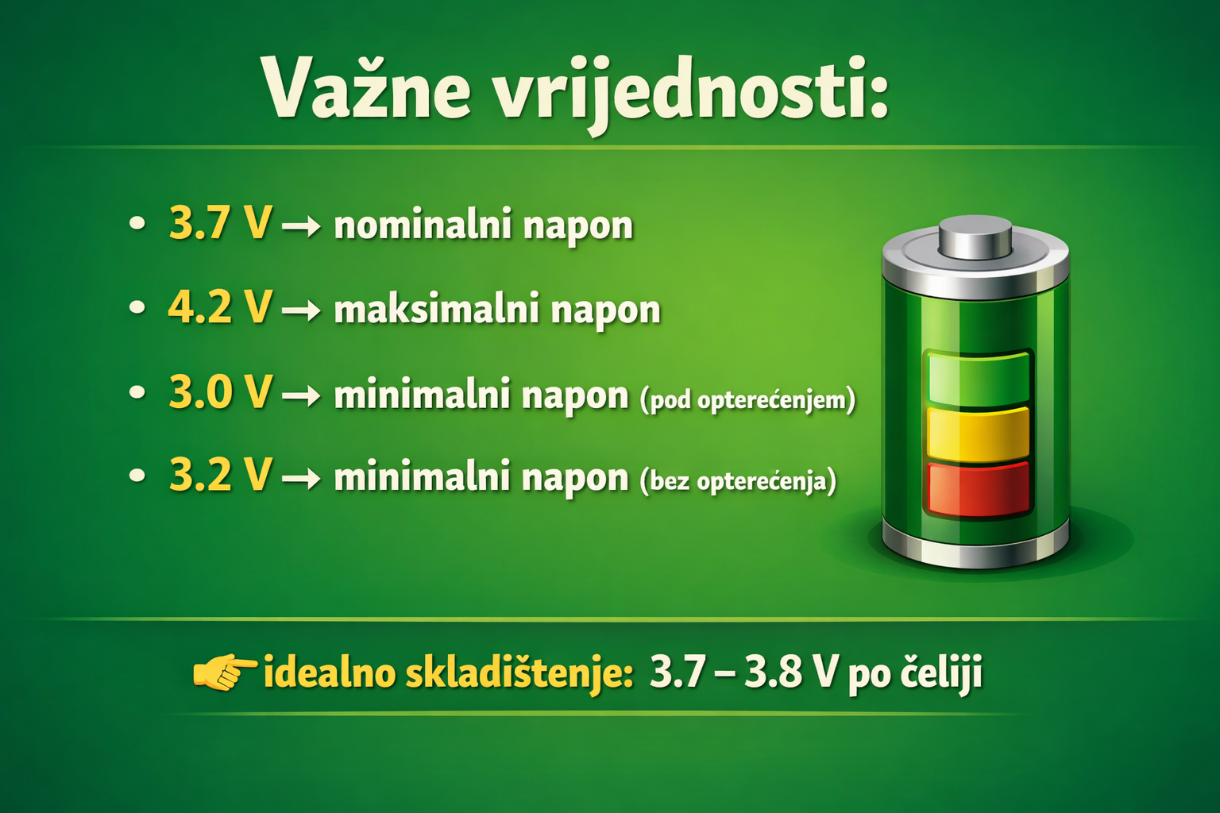

Struktura i rad LiPo baterija

LiPo baterije sastoje se od više ćelija.

Punjenje i sigurnosna pravila

Za punjenje LiPo baterija koristi se balancer punjač koji osigurava ravnomjerno punjenje svih ćelija.

Preporuke:

• koristiti BALANCE način punjenja
• puniti standardno s 1C
• izbjegavati brzo punjenje osim kada je nužno

⚠️ NAPOMENA: Prepunjavanje ili nepravilno punjenje može dovesti do zapaljenja ili eksplozije baterije.

Provjera baterije prije leta

Prije svakog leta potrebno je provjeriti:

• napone ćelija
• razliku između ćelija (maks. 0.1–0.2 V)
• fizičko stanje baterije

⚠️ NAPOMENA:Natečena ili oštećena baterija ne smije se koristiti.

Najčešće pogreške

• pražnjenje ispod minimalnog napona
• skladištenje prazne baterije
• prepunjavanje
• mehaničko oštećenje
• korištenje neispravnih punjača

Baterije su ključni element svakog bespilotnog sustava i izravno utječu na sigurnost i performanse leta.

Pravilno održavanje, skladištenje i punjenje baterija omogućuju pouzdan rad sustava i smanjuju rizik od nezgoda.

Udaljeni pilot mora razumjeti osnovne karakteristike baterije kako bi osigurao sigurnu i učinkovitu provedbu operacija.
